離心泵的調節方法有哪些

2022/9/16 16:32:49

離心泵的調節方法有切削葉輪、閥門節流、變頻調速、改變離心泵的特性曲線、改變管路特性曲線等。

離心泵切削葉輪

切削葉輪

轉速一定時離心泵的流量揚程都和葉輪直徑有關。針對同一種型號的離心泵，可以使用切削的方法來改變離心泵的特性曲線。

切削定律是建立在大量試驗資料基礎上的，它以為假如葉輪的切削量控制在一定限度內，切削前后離心水泵對應的效率不變。切削葉輪可以改變離心泵的性能這是比較簡便的一種方法，也就是平常講的變徑調節，它能在一定程度上解決水泵類型和規格的有限性和供水對象要求的多樣性，擴大了多級離心泵的適用范圍。切削葉輪屬于不能逆轉的過程，用戶需要經過精確的計算并且衡量經濟合理性后才能實時。

閥門節流

改變離心泵流量較為簡單的方法是調節單級單吸離心泵出口閥門的開度，在離心泵轉速一直不變的情況下，改變管路特性曲線的位置來改變泵的工況點。閥門關小時管道局部阻力會增加，水泵的工況點會向左偏移，流量會減少很多。閥門全部關閉時就等于阻力無限大，流量是零，這時管路特性曲線和縱坐標重合。可以關小閥門來控制流量，離心泵本身的供水能力不變，揚程特性也沒有改變，管阻特性會隨著閥門的開度改變跟著改變。這種操作方法比較簡單流量可以連續，能在某一大流量和零件之間隨意調節，并且不需要額外的投資使用范圍會很廣。但是節流調節可以消耗離心泵多余的能量來維持一定的供給量，離心泵的效率會隨著下降經濟上不是很合理。

變頻調速

工況點偏離高效區是水泵需要調速的基本條件，在自吸離心泵的轉速發生改變時，閥門開度會保持不變，管路系統特性也沒有發生改變，但是供水能力和揚程特性會隨著改變。在所需流量小于額定流量的情況下，變頻調速時的揚程會比閥門節流要小，變頻調速所需要的供水功率也比工作效率更高。

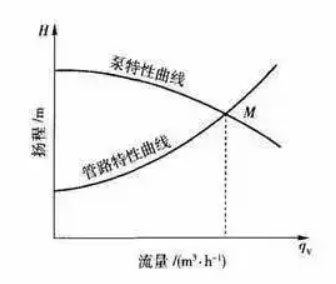

離心泵的特性曲線圖
