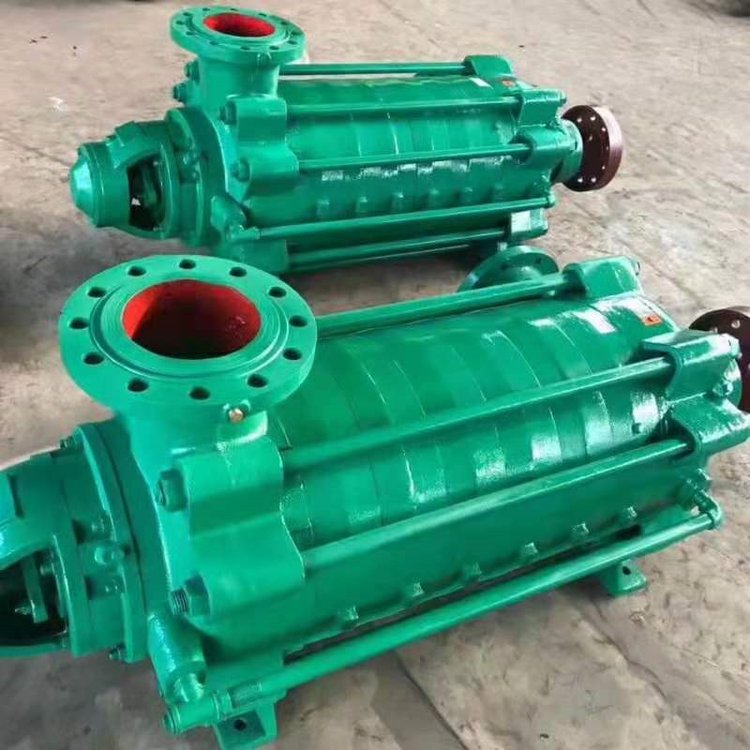

多級離心泵是一種廣泛應用于工業、市政和建筑領域的液體輸送設備，其獨特的結構使其能夠提供高壓力輸出，適用于需要液體輸送到遠距離或高度的應用。本文將對多級離心泵的結構進行詳細分析，以幫助理解其工作原理和性能特點。

多級離心泵結構分析

1. 泵體和蝸殼：

多級離心泵的主體是泵體和蝸殼。泵體通常由金屬材料（如鑄鐵或不銹鋼）制成，以容納內部的所有組件。泵體的形狀和結構設計旨在最大程度地減小液體內部的湍流，以提高泵的效率。蝸殼是泵體內的一個重要部分，它具有蝸殼腔體，用于引導液體進入葉輪。

2. 葉輪和導葉環：

多級離心泵通常包括多個葉輪，這些葉輪按照順序排列，每個葉輪都在前一個葉輪的出口處。這些葉輪是多級離心泵能夠提供高壓力的關鍵組成部分。當液體通過葉輪時，葉輪的旋轉將液體帶入離心運動，從而增加了液體的動能和壓力。導葉環位于每個葉輪的前后，用于引導液體流向葉輪，并控制流體的進出，以減小湍流和能量損失。

3. 泵軸和密封系統：

泵軸是多級離心泵的另一個關鍵組件，它連接并支撐所有的葉輪，并傳輸電動機的旋轉動力。泵軸通常制造精良，以承受高速旋轉和液體的沖擊。密封系統是為了防止液體泄漏到泵外部，通常采用機械密封或填料密封。

4. 進口和出口法蘭：

多級離心泵的進口和出口法蘭用于連接泵與管道系統。它們通常由耐腐蝕材料制成，以確保連接處的密封性和耐久性。進口法蘭與進口管道連接，而出口法蘭與出口管道連接。

5. 電動機：

電動機是多級離心泵的動力源，通常安裝在泵的上部，通過法蘭連接。電動機的功率和性能需與泵的要求相匹配，以確保穩定的運行。

6. 底座和支架：

底座和支架用于支撐和固定多級離心泵。它們通常由鋼制成，以提供穩定的支持，并隔離振動，延長泵的壽命。

7. 控制系統（可選）：

一些多級離心泵配備了自動控制系統，用于監測和調整泵的運行參數，以滿足不同工況的需求。這些系統可以提高泵的運行效率，減少能源浪費。

綜上所述，多級離心泵的結構包括泵體、蝸殼、葉輪、導葉環、泵軸、密封系統、進口和出口法蘭、電動機、底座和支架等關鍵組成部分。這些組件協同工作，將機械能轉化為流體動能，實現高壓力液體的輸送。多級離心泵的結構設計和材料選擇旨在提供高效、耐用和可靠的性能，使其成為液體輸送領域的重要工具。
